Vielseitigkeit trifft Funktionalität

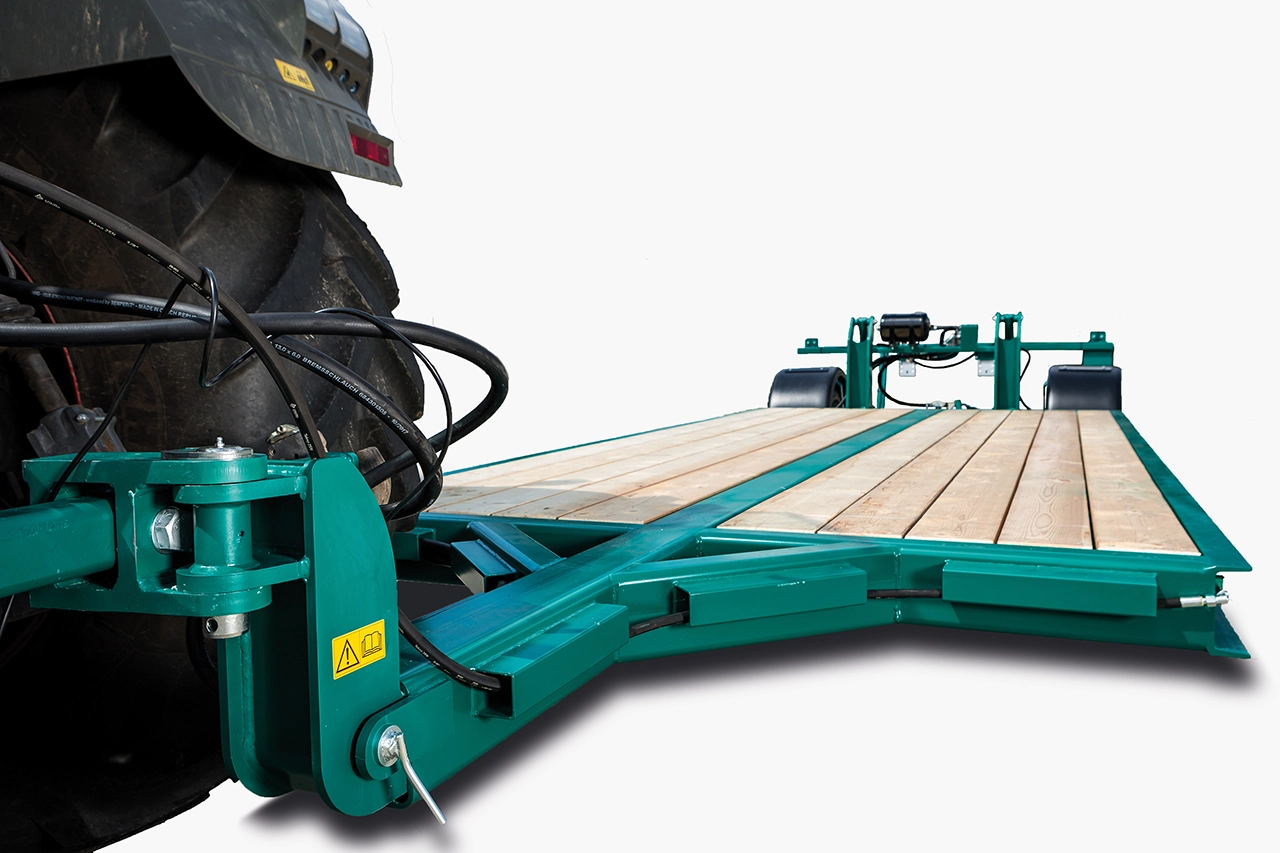

Der innoMADE Plattformwagen ist speziell für den sicheren Transport überbreiter Landmaschinen und hoher Güter konzipiert. Sein verwindungssteifer Leiterrahmen mit Zentralrohr sowie die Unterlenkeranhängung Kat. III oder wahlweise die K80-Kupplung sorgen für eine stabile Verbindung zur Zugmaschine.
Durch vielseitige Ausstattungsoptionen und Erweiterungen lässt sich der Plattformwagen flexibel auf individuelle Einsatzanforderungen abstimmen. Die besonders niedrige Ladehöhe erleichtert Be- und Entladevorgänge erheblich und trägt so zu effizienten Arbeitsabläufen bei.
Die Lädefläche des Plattformwagens besteht aus 3 cm starken Massivholzbohlen und eignet sich für unterschiedlichste Transportgüter. Zur sicheren Fixierung der Ladung können im Lieferumfang enthaltene Zurrösen variabel an dafür vorgesehenen Vorrichtungen am Hauptrahmen angebracht werden.
Durch vielseitige Ausstattungsoptionen und Erweiterungen lässt sich der Plattformwagen flexibel auf individuelle Einsatzanforderungen abstimmen. Die besonders niedrige Ladehöhe erleichtert Be- und Entladevorgänge erheblich und trägt so zu effizienten Arbeitsabläufen bei.
Die Lädefläche des Plattformwagens besteht aus 3 cm starken Massivholzbohlen und eignet sich für unterschiedlichste Transportgüter. Zur sicheren Fixierung der Ladung können im Lieferumfang enthaltene Zurrösen variabel an dafür vorgesehenen Vorrichtungen am Hauptrahmen angebracht werden.

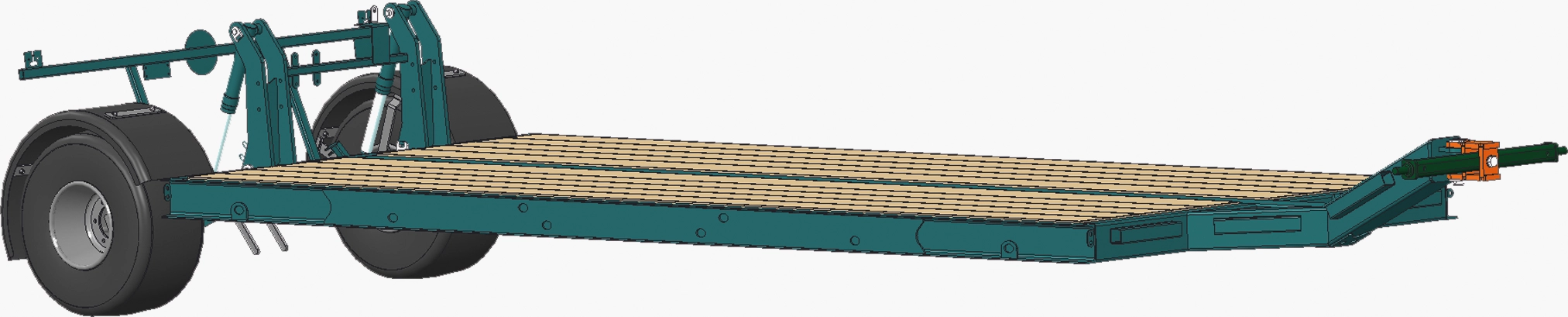

PFW 500
Plattformlänge 500 cm • max. Zuladung 6.370 kg
PFW 600
Plattformlänge 600 cm • Max. Zuladung 6.270 kg
Technische Details
Die Zugvorrichtung erlaubt einen maximalen Einschlagwinkel von 90°, wodurch enge Wendemanöver problemlos möglich sind. Optional ist sie in abnehmbarer Ausführung, auch in Kombination mit Auffahrrampen erhältlich. Hierdurch werden komplizierte Be- und Entladevorgänge erleichtert.
Für noch bessere Manövrierfähigkeit sorgt die integrierte Unterlenkertraverse, die Pendelbewegungen von ± 20° erlaubt und damit auch auf unebenem Gelände eine stabile und sichere Fahrt gewährleistet.
Für noch bessere Manövrierfähigkeit sorgt die integrierte Unterlenkertraverse, die Pendelbewegungen von ± 20° erlaubt und damit auch auf unebenem Gelände eine stabile und sichere Fahrt gewährleistet.
■ Plattform hydraulisch höhenverstellbar
> 18 cm Ladehöhe
> 40 cm maximale Bodenfreiheit
■ Absperrhähne an Hydraulikzylindern es Fahrwerks sichern vor unbeabsichtigtem Absenken
■ serienmäßig mit LED-Rückleuchten
■ serienmäßig ungebremst, optional mit Luftbremsanlage, vierstufigem manuellen Bremskraftregler sowie Kotflügeln für 40 km/h-Zulassung
> 18 cm Ladehöhe
> 40 cm maximale Bodenfreiheit
■ Absperrhähne an Hydraulikzylindern es Fahrwerks sichern vor unbeabsichtigtem Absenken
■ serienmäßig mit LED-Rückleuchten
■ serienmäßig ungebremst, optional mit Luftbremsanlage, vierstufigem manuellen Bremskraftregler sowie Kotflügeln für 40 km/h-Zulassung
Zugvorrichtung Kat. III starr |
|---|
• Anhängehöhe PFW abgelegt: 420 mm |

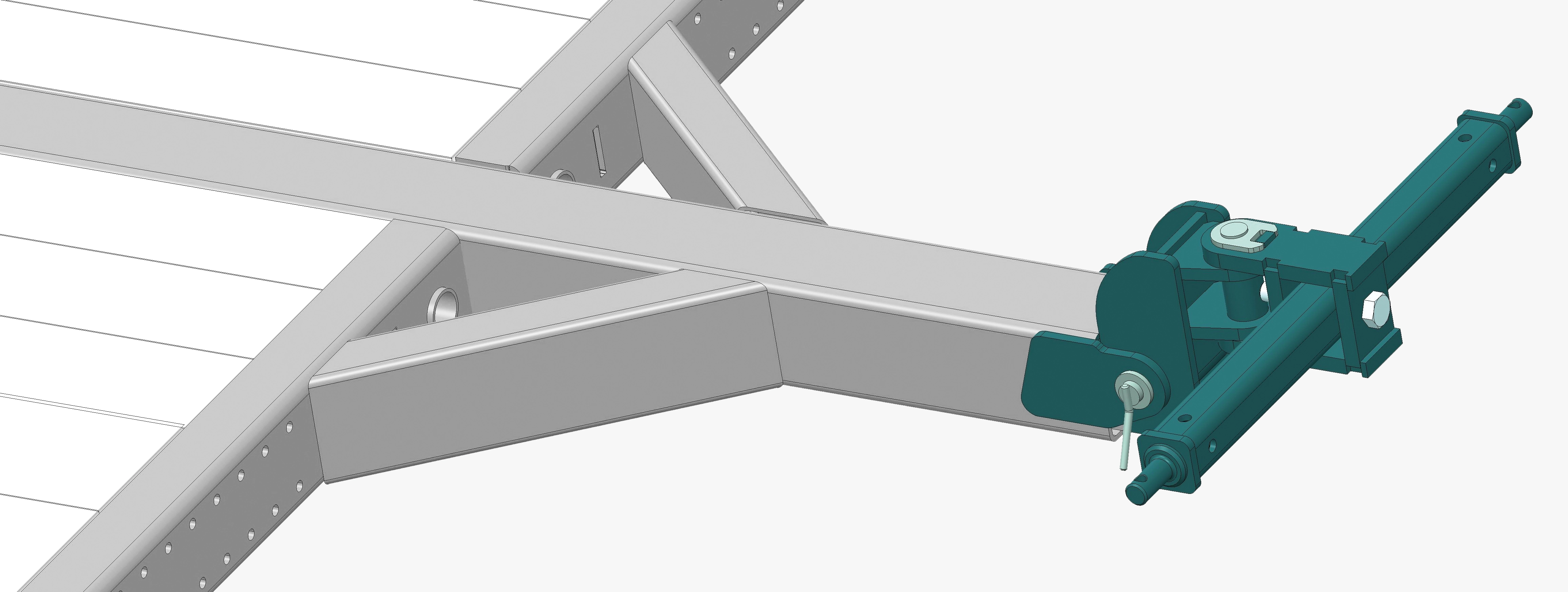

Zugvorrichtung Kat. III abnehmbar |
|---|
• Anhängehöhe PFW abgelegt: 405 mm |

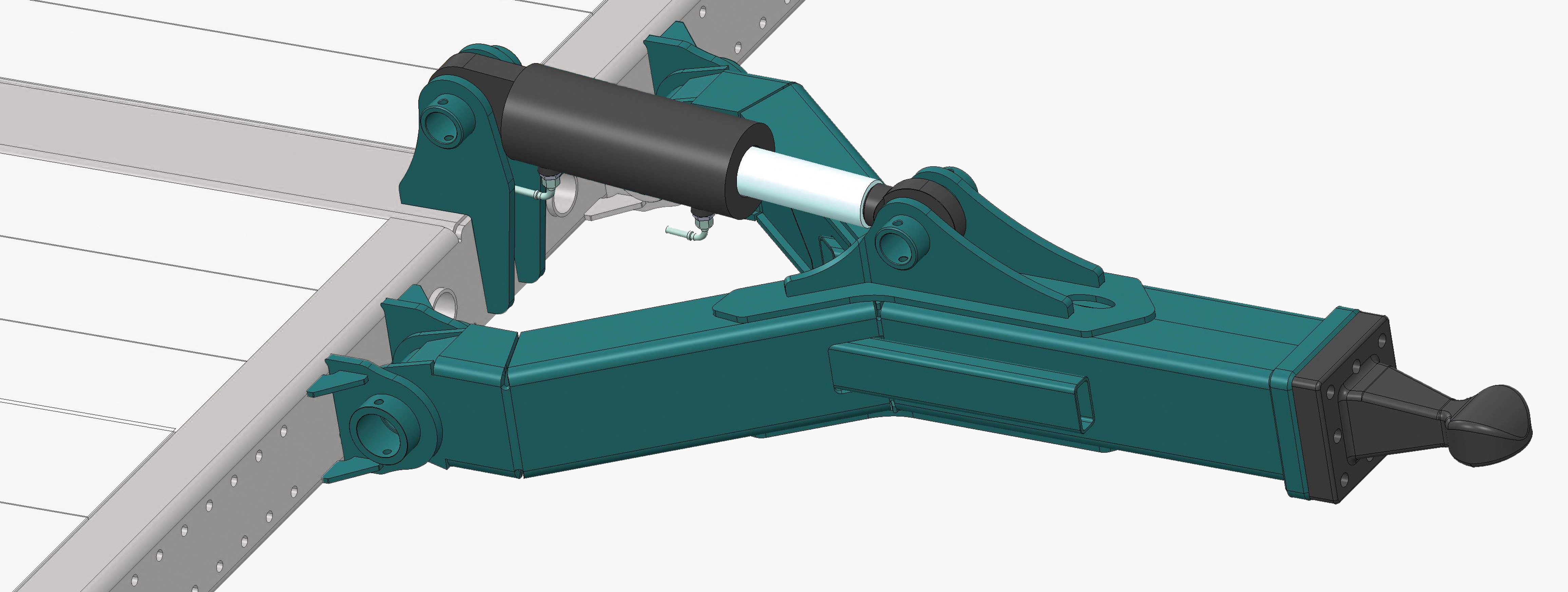

Zugvorrichtung K80 |
|---|
• Anhängehöhe 730 mm bei 25° |
• 1 x DW erforderlich |
Fixierte, klappbare Auffahrrampen |
|---|
• 120 mm seitlich verschiebbar im abgesenkten Zustand |
• Länge: 1.700 mm |

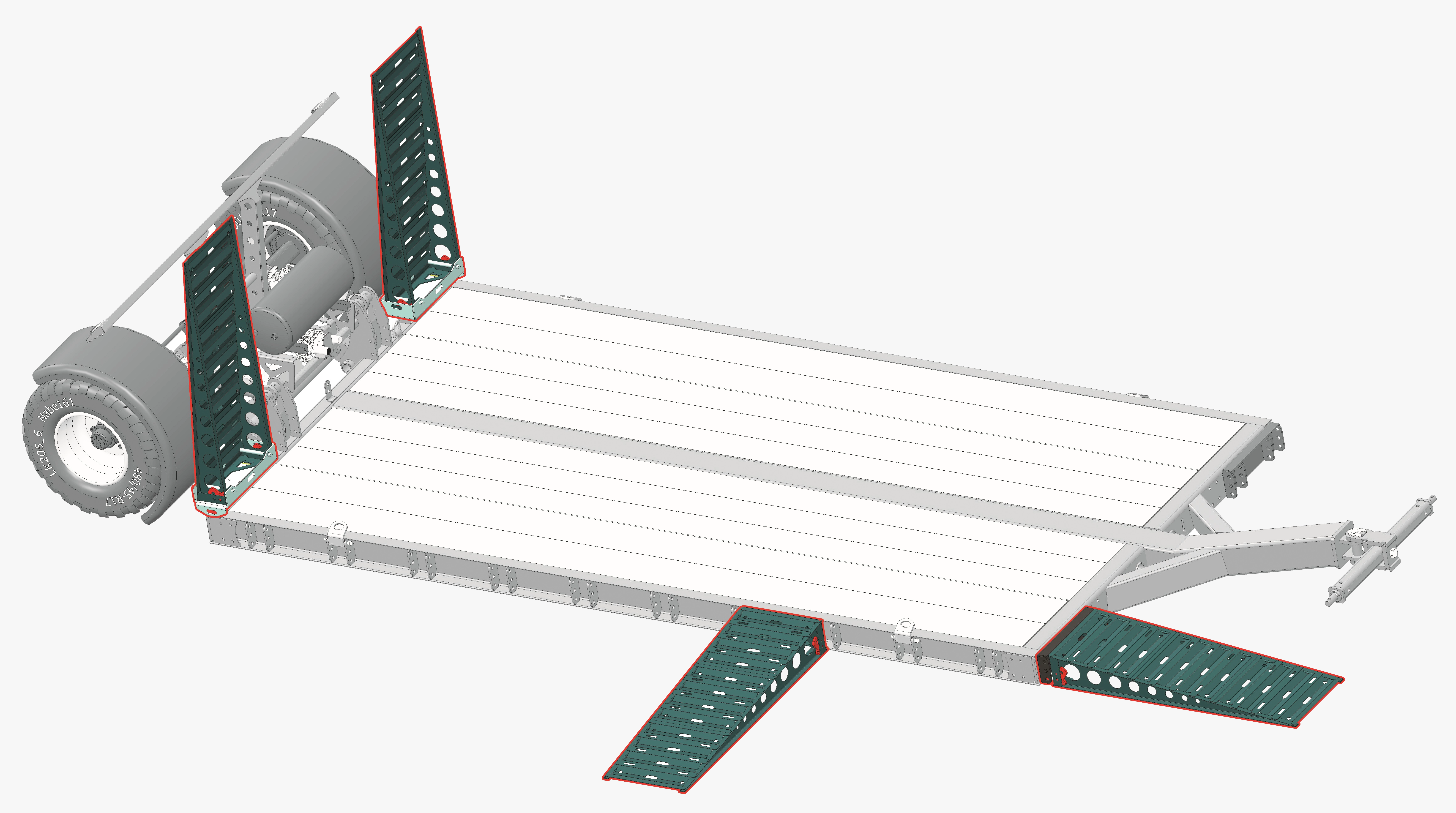

Abnehmbare Auffahrrampen |
|---|
• Transportposition vor der Achse |
• seitlich und vorn einhängbar |
• Länge: 1.500 mm |

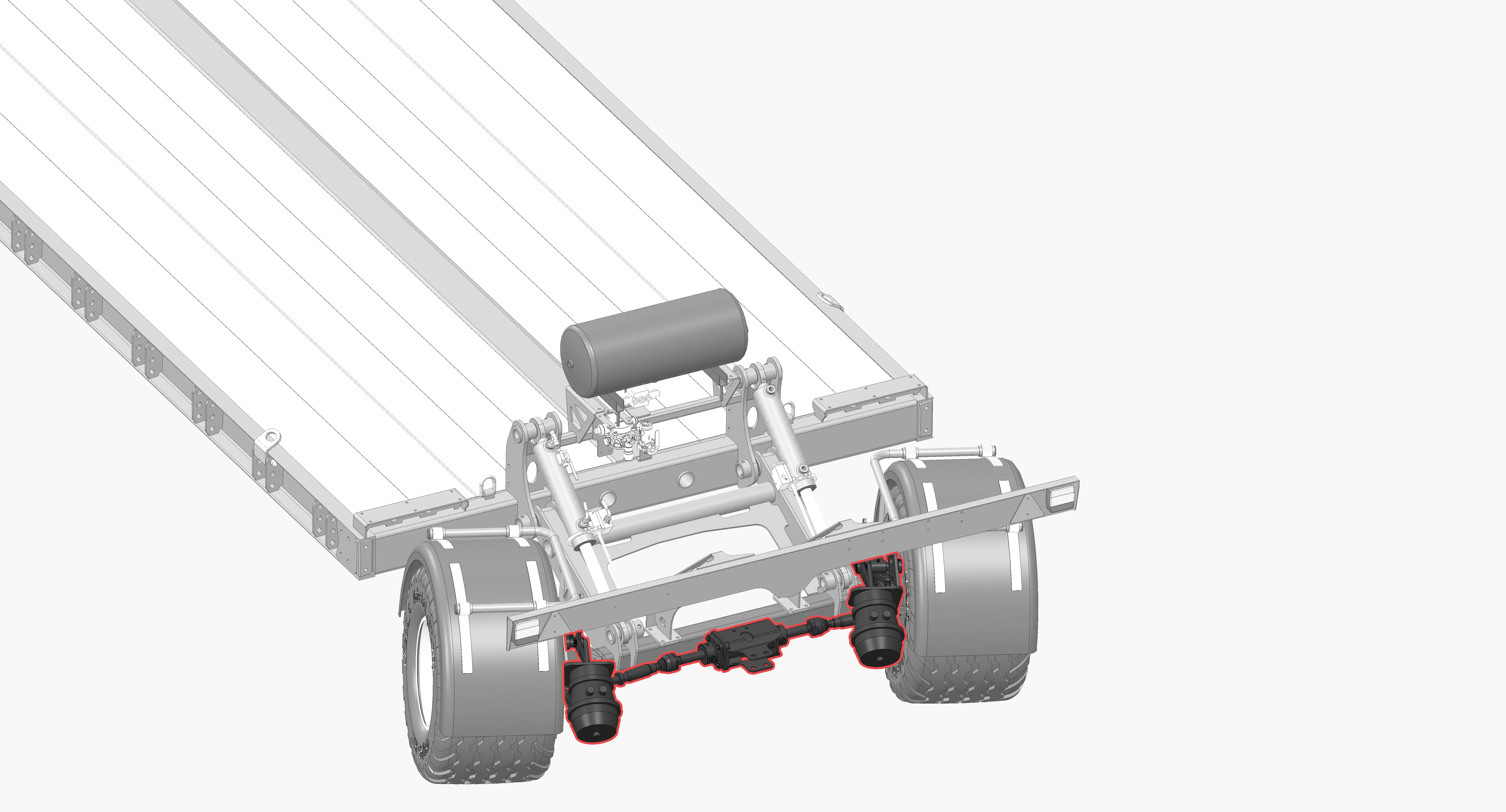

Lenkachse |
|---|
• Zwangslenkung bei Unterlenkeranhängung starr & abnehmbar |
• Zwangslenkung bei K80-Anhängung |
• elektro-hydraulische Lenkung (auf Anfrage) |

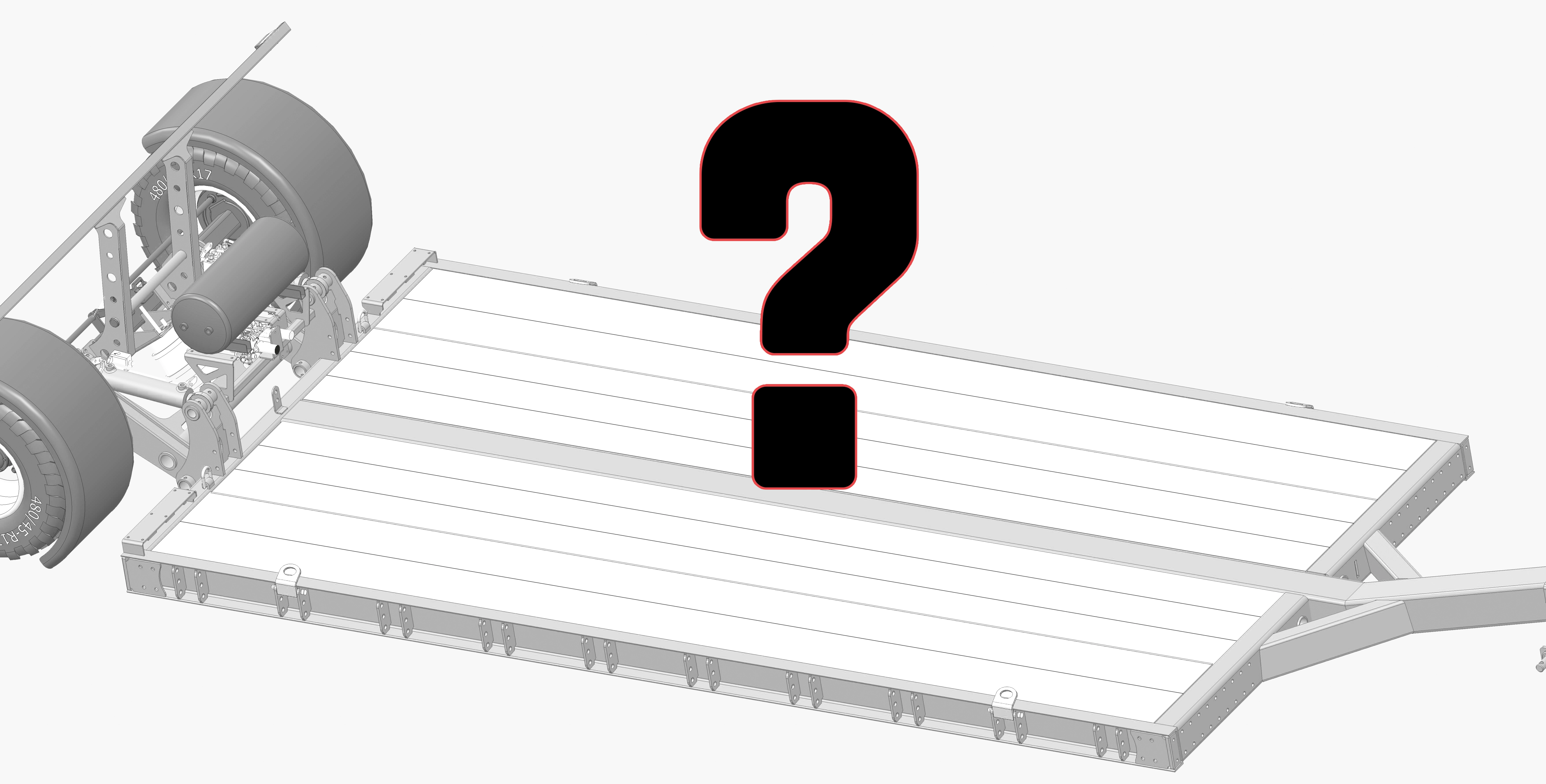

Individuelle Anpassungen |
|---|
• Gatter für Viehtransport |
• Ballengitter |
• Rungengestell |
• Aufnahmen für Überseecontainer |
Sie haben andere Ideen? Wir setzen sie um! Sprechen Sie uns an!
Technische Daten
Modell | PFW 500 | PFW 600 | ||||
|---|---|---|---|---|---|---|
Zugvorrichtung | Kat. III starr | Kat. III abnehmbar | K80 | Kat. III starr | Kat. III abnehmbar | K80 |
Länge [cm] | 780 | 800 | 880 | 900 | ||
Breite [cm] | 250 | |||||
Plattformlänge [cm] | 500 | 600 | ||||
Leergewicht [kg] | 1.950 | 2.100 | 2.050 | 2.200 | ||
Max. Zuladung [kg] | 6.370 | 5.150 | 6.270 | 4.900 | ||
Max. zul. Gesamtgewicht [kg] | 8.320 | 7.250 | 8.320 | 7.100 | ||
Achslast [kg] | 4.800 | 4.250 | 4.800 | 4.100 | ||
Stützlast [kg] | 3.520 | 3.000 | 3.520 | 3.000 | ||
Ausstattungsoptionen & Gewichte [kg]
Achtung: Ausstattungsoptionen verändern die max. mögliche Zuladung!
Modell | PFW 500 | PFW 600 | ||||
|---|---|---|---|---|---|---|
Luftbremse für 40 km/h-Zulassung | ✓ | |||||
Kotflügel für 40 km/h-Zulassung | ✓ | |||||
Lenkachse mit Zwangslenkung | 200 | – | – | 200 | – | – |
Lenkachse mit elektro-hydr. Lenkg. | 120 | – | 120 | 120 | – | 120 |
Klappbare Auffahrrampen | 200 | 200 | 200 | 200 | 200 | 200 |
Abnehmbare Auffahrrampen | 70 | 70 | 70 | 70 | 70 | 70 |
Ballengitter | 120 | 120 | 120 | 120 | 120 | 120 |
